7. シナリオ1＋: センサーデータの送信¶

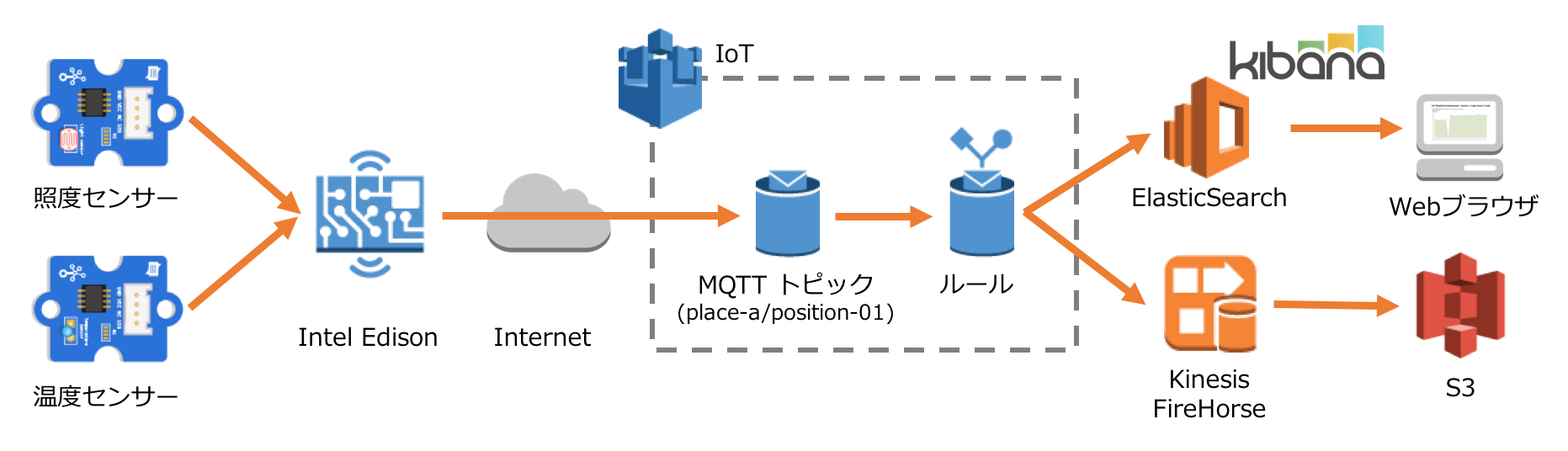

Intel Edisonに接続された照度センサーと温度センサーのデータをEdison上のプログラムで定期的にAWS IoTに送信します。AWS IoTではルールに基づきElasticSearch ServiceやFirehose経由でS3に保存します。WebブラウザからはElasticSearch Service上のKibanaにアクセスして保管されているデータをグラフ表示できます。

送信するセンサーデータは以下のJSONフォーマットとします。

{
   "timestamp": "2015-10-24T14:16:37.305Z", ← ISO8601形式
   "illuminance": "300",                    ← 照度センサーのアナログ値
   "temperature": "200"                     ← 温度センサーのアナログ値
 }

7.1. プログラムの実行¶

シナリオ1: センサーデータの送信で使用した、~/aws-iot-handson-dojo-basic/scenario1/main.js を実行して下さい。このシナリオ終了時までそのまま動かし続けます。ハンズオン終了時にプログラムを終了させる場合はCtrl+Cを押します。

# cd ~/aws-iot-handson-dojo-basic/scenario1/
# node main.js
Connected to Message Broker
Publishing: {"timestamp":"2016-04-06T07:05:08.973Z","illuminance":343,"temperature":510}
Publishing: {"timestamp":"2016-04-06T07:05:14.035Z","illuminance":343,"temperature":512}
Publishing: {"timestamp":"2016-04-06T07:05:19.084Z","illuminance":343,"temperature":512}

7.2. ElasticSearch Serviceのドメインを作成する¶

7.2.1. グローバルIPアドレスを調べる¶

Kibanaを特定のIPアドレスからだけアクセスさせるために、PCのグローバルIPアドレスを調べます。下記のURLにアクセスしてください。(PCを社内WiFiに接続している場合、Kibanaからアクセスできない場合がありますので、トレーナーが準備したWiFiに接続し直して下さい。)

SSID = awshandson もしくは、awshandson5、パスワード = awshandson

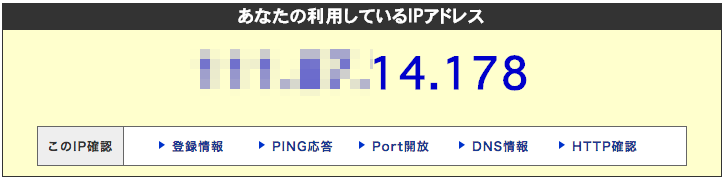

https://www.cman.jp/network/support/go_access.cgi

グローバルIPアドレスが表示されるので、ノートパッドなどに記録しておいて下さい。

7.2.2. ElasticSearch Serviceのドメインを作成¶

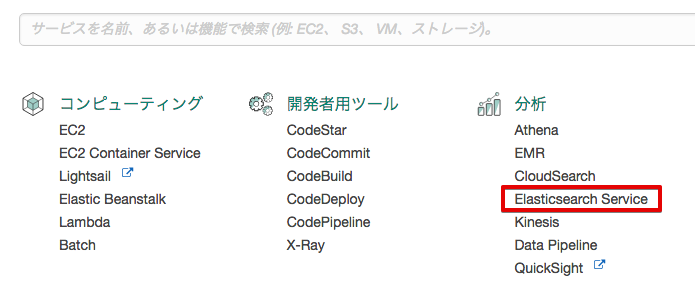

サービス一覧から[ElasticSearch Service] をクリックして開きます。

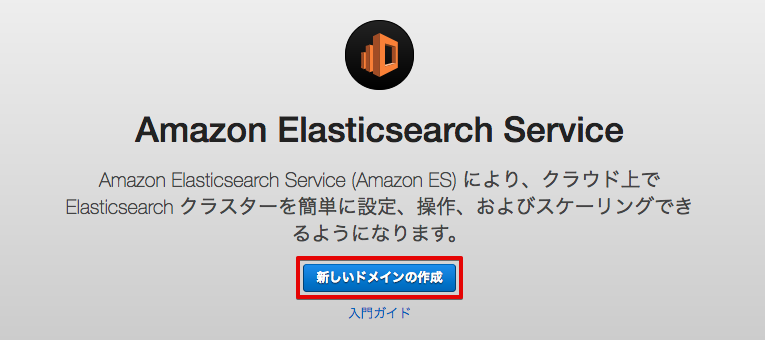

Elasticsearch Serviceの画面が開きますので、[新しいドメインの作成] をクリックします。

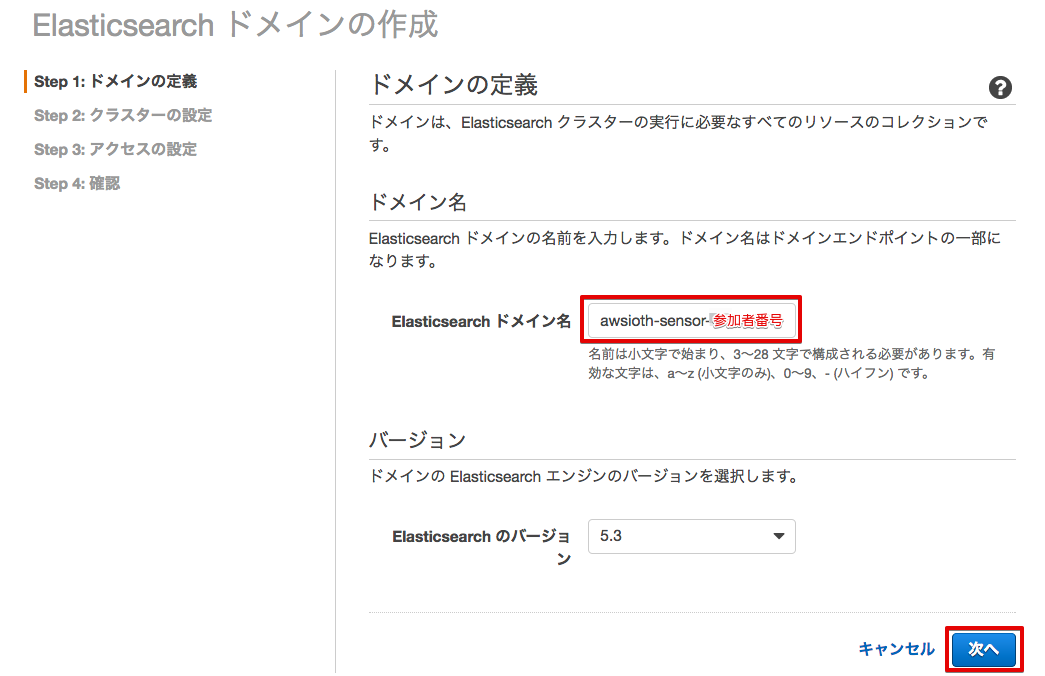

[Elasticsearch ドメイン名] に、”awsioth-sensor-<参加者番号>” と入力して、[次へ] をクリックして下さい。

設定項目	値
Elasticsearch ドメイン名	awsioth-sensor-<参加者番号>

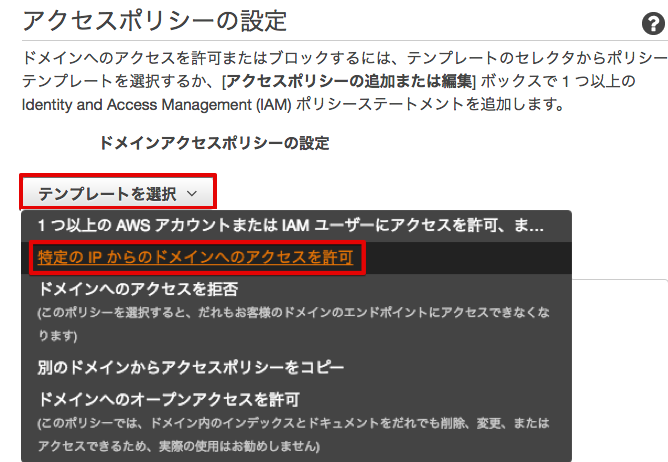

次の画面では、何も入力せずに、[次へ] をクリックして下さい。 [テンプレートを選択] で、 特定のIPからのドメインのアクセスを許可 を選択して下さい。

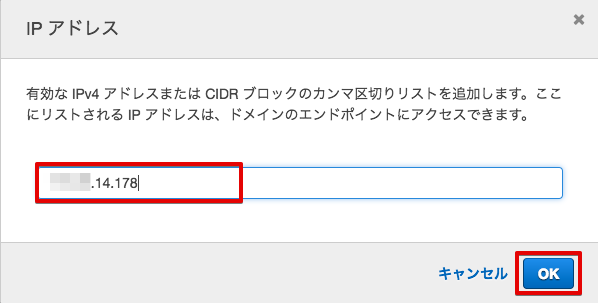

IPアドレスの入力画面が表示されるので、先ほど記録した “グローバルIPアドレス” を入力し、[OK] を押して下さい。

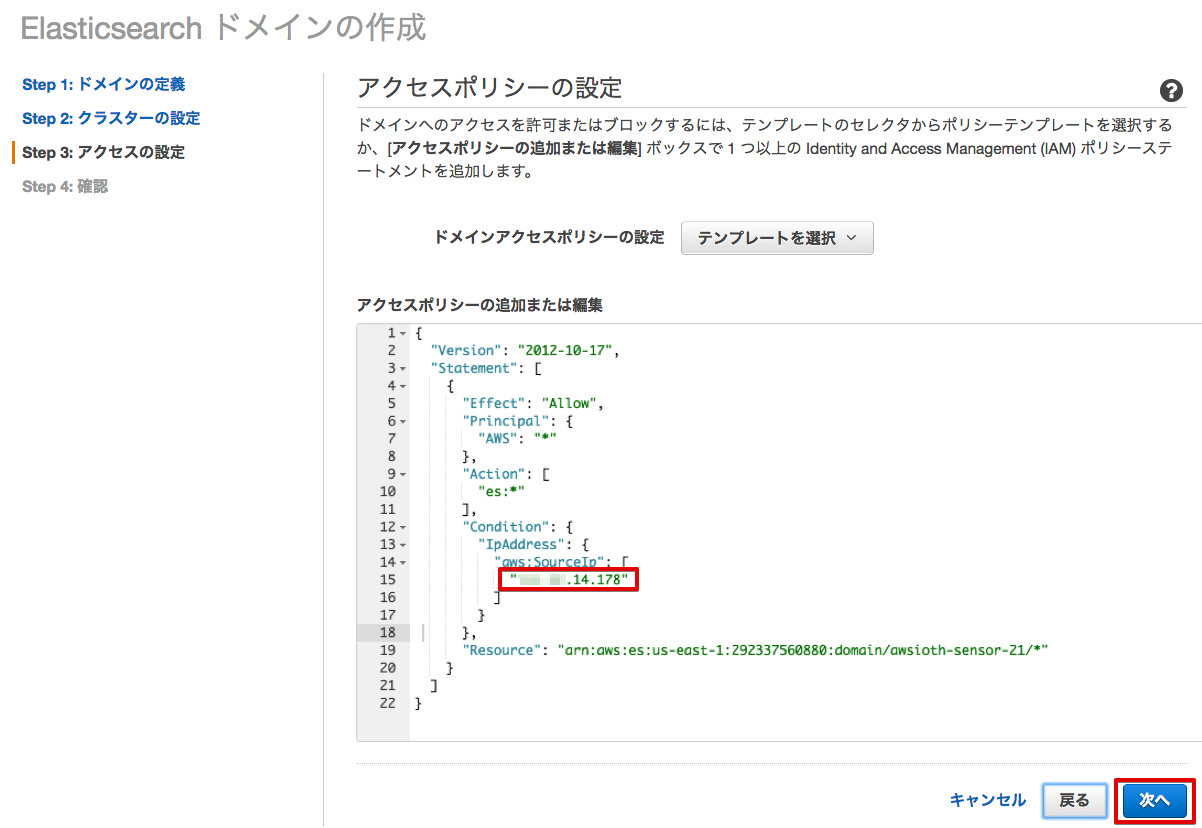

アクセスポリシーが表示されるので、[次へ] をクリックして下さい。このIPアドレスからのみKibanaへのアクセスが許可されます。

確認画面が出てきますので、[確認] をクリックして下さい。 Elasticsearch ドメインが出来るまで、15分程度かかります。Elasticsearch ドメインが出来るまでの間、Firehoseのストリームを作成を行って下さい。

7.3. ElasticSearch Serviceへ保存するAWS IoT ルールを作成¶

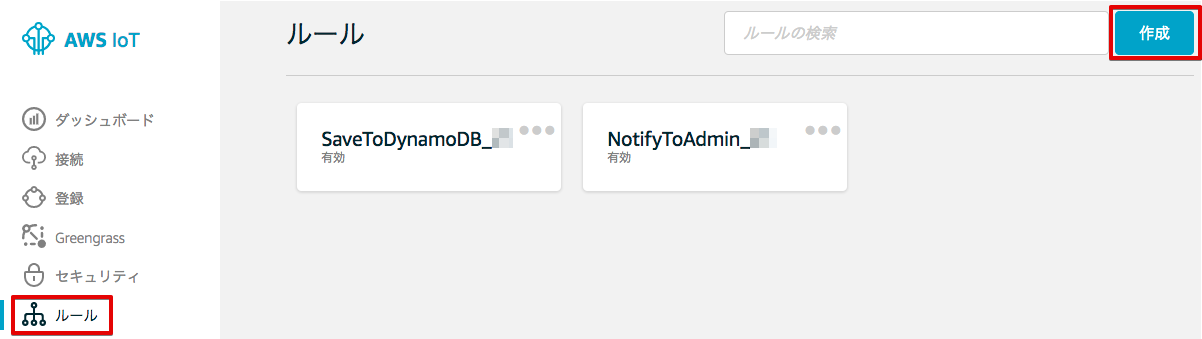

マネージメントコンソールのサービス一覧から[AWS IoT]を開き、左側のメニューから [ルール] を選択します。

その後、[作成] をクリックします。

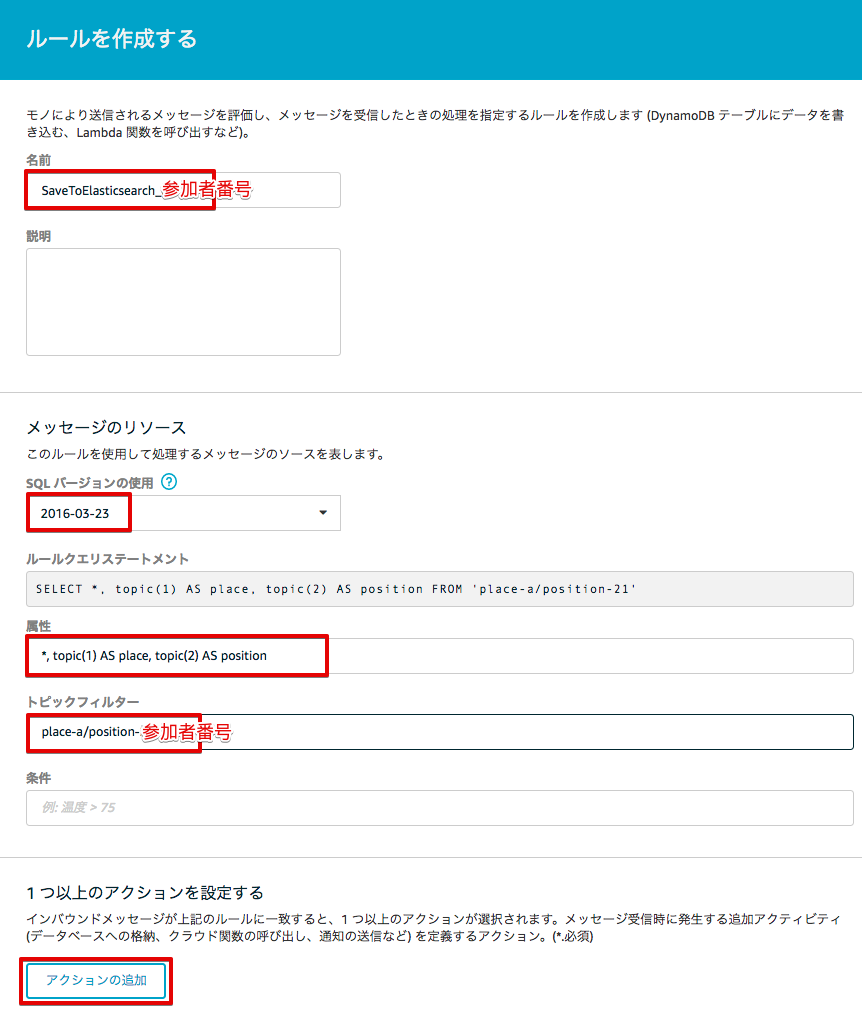

スクリーンショットの赤枠で囲んだ部分について、以下の項目を入力し、[アクションの追加] をクリックします。

設定項目	値
名前	SaveToElasticsearch_<参加者番号>
SQL バージョンの使用	2016-03-23
属性	*, topic(1) AS place, topic(2) AS position
トピックフィルター	place-a/position-<参加者番号>

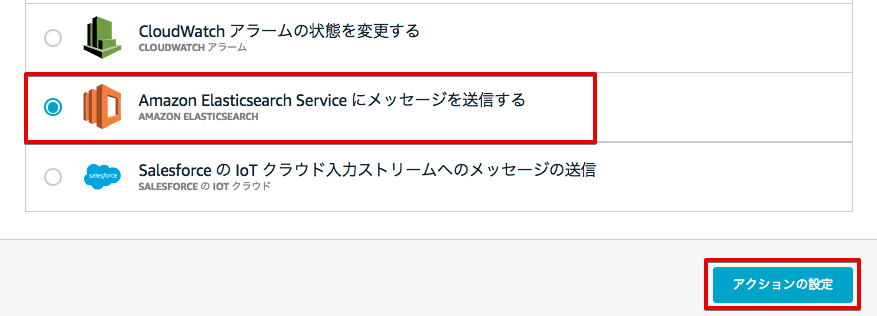

[アクションを追加して下さい] 画面で、[Amazon Elasticsearch Service にメッセージを送信する] を選択し、[アクションの設定] をクリックします。

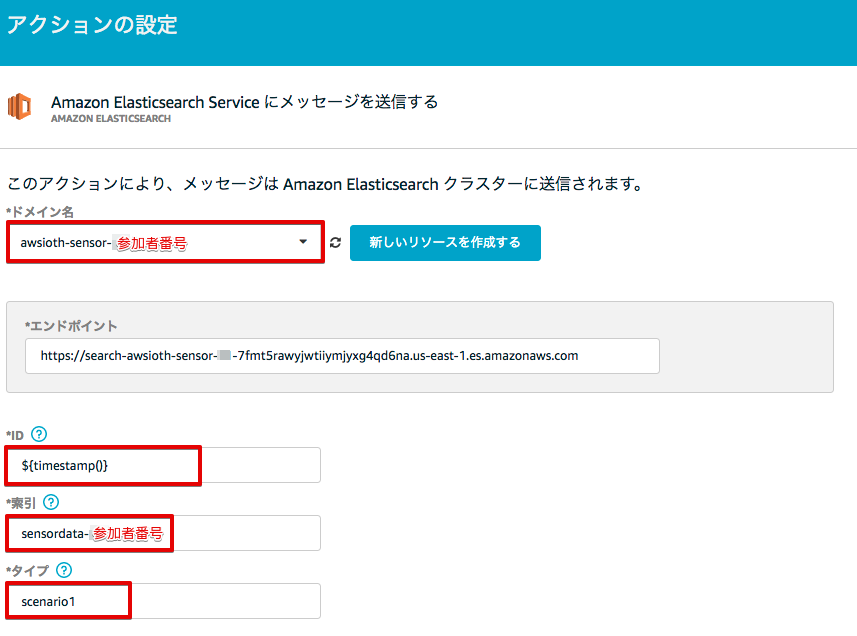

[アクションの設定] 画面にて、下記の項目を入力します。

設定項目	値
ドメイン名	awsioth-sensor-<英数字>　(リストから選択)
ID	${timestamp()}
索引	sensordata-<参加者番号>
タイプ	scenario1

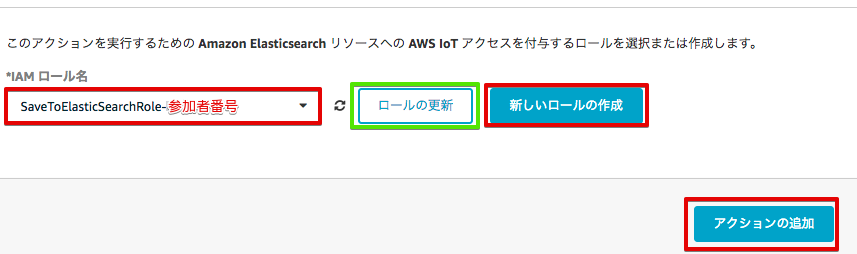

“*IAM ロール名” 横の [新しいロールの作成] ボタンを押して、Elasticsearch Search用のロールを作成します。

“*IAM ロール名” 欄に、”SaveToElasticSearchRole-<参加者番号>” と入力し、[新しいロールの作成] ボタンを押します。

設定項目	値
IAM ロール名	SaveToElasticSearchRole-<参加者番号>

新しいロールが作成されるので、メニューから、SaveToElasticSearchRole-<参加者番号> を選択し、[ロールの更新] ボタンを押します。

ロールが正常に更新されると、下記のメッセージが表示されます。

その後、[アクションの追加] ボタンを押します。

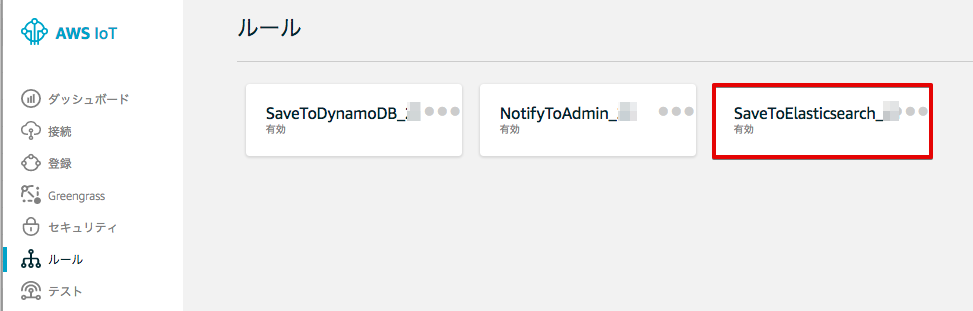

最後に、確認画面が出ますので、[ルールを作成する] ボタンを押して、ルールを作成して下さい。

7.4. Kibanaでデータを確認¶

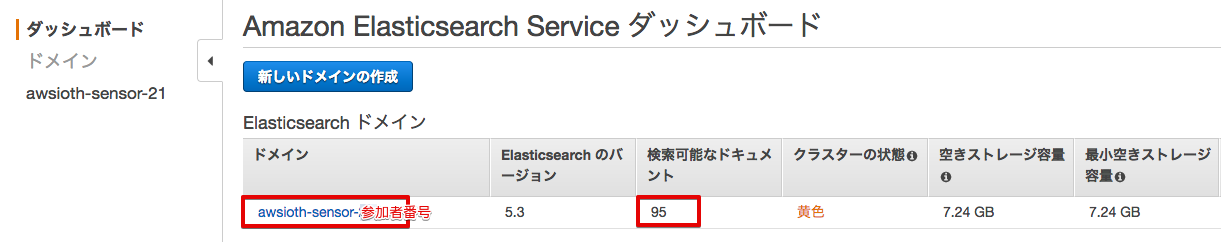

マネージメントコンソールのサービス一覧から[Elasticsearch Service]を開きます。[検索可能なドキュメント] の数字が0より大きくなっていることを確認します。[クラスターの状態] が [黄色] になっていのはシングルノード構成のためでありハンズオンでは問題ありません。

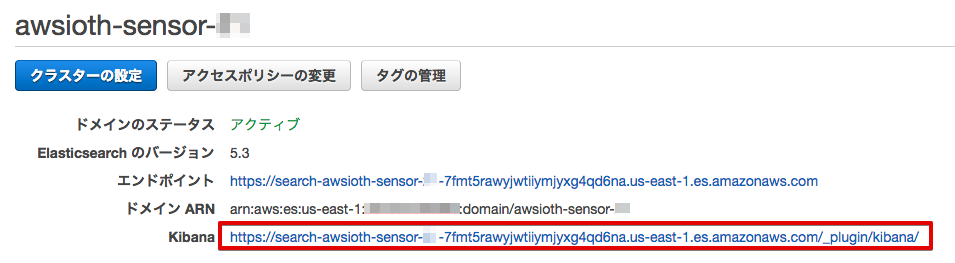

[ドメイン] のリンクをクリックして開きます。

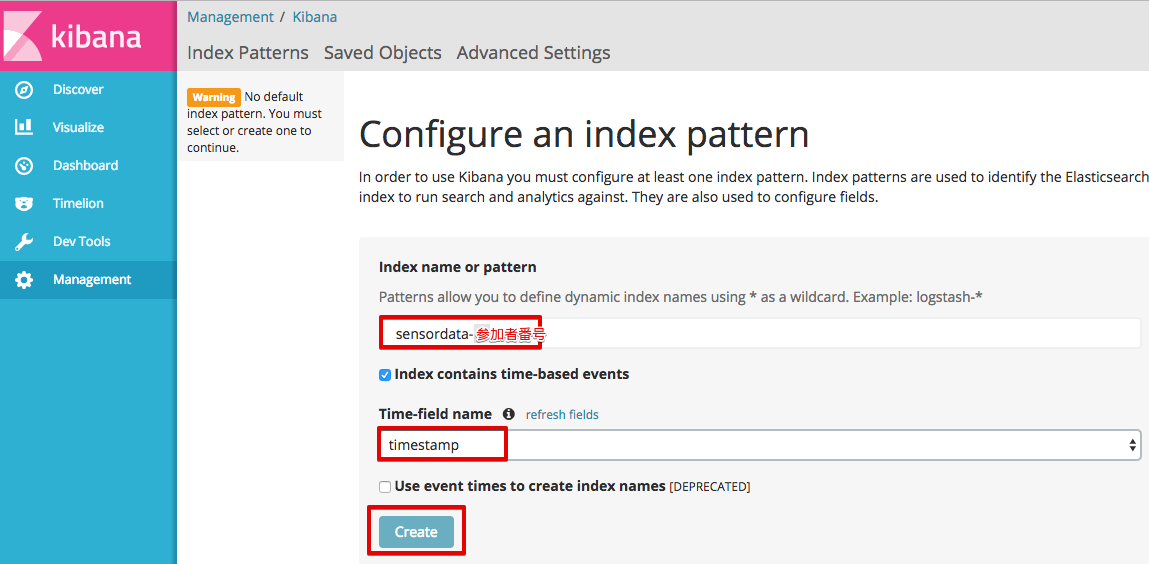

Kibanaで表示させるindexを指定します。以下の値を入力して、[Create]をクリックします。

設定項目	値
Index name or pattern	sensordata-<参加者番号>
Time-field names	timestamp (リストから選択)

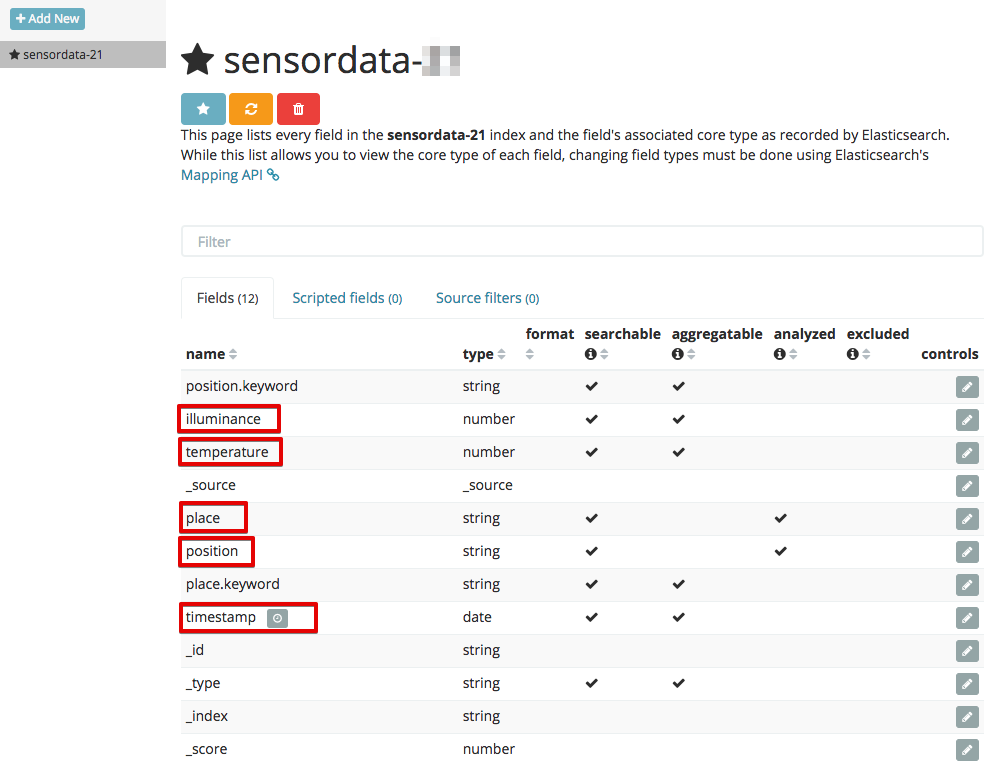

[illuminance], [temperature], [timestamp]のフィールドが表示されている事を確認します。

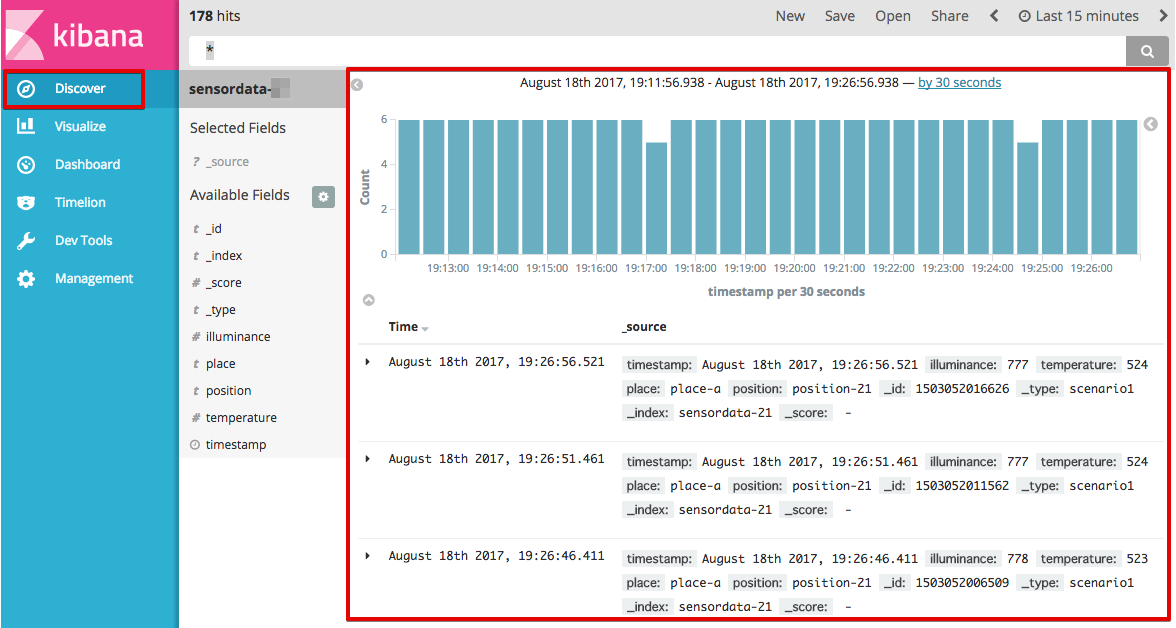

メニューにある[Discover]をクリックし、データが届いている事を確認します。

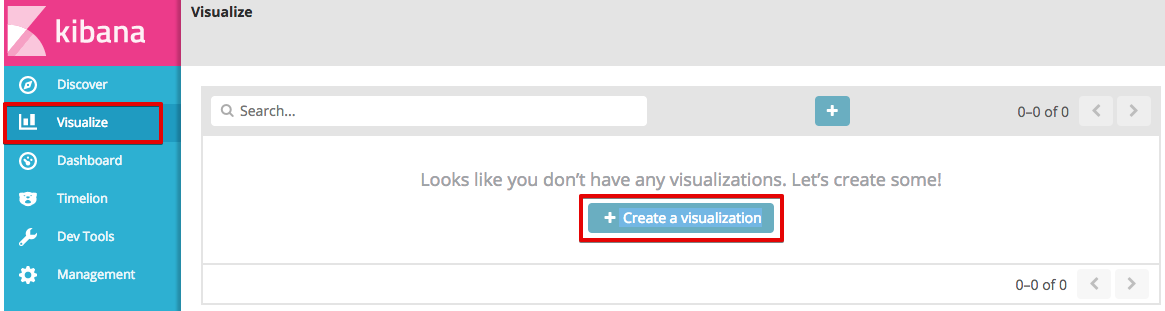

メニューにある[Visualize]をクリックし、[+ Create a visualization]をクリックします。

_images/6-kibana-create-a-visualization.png

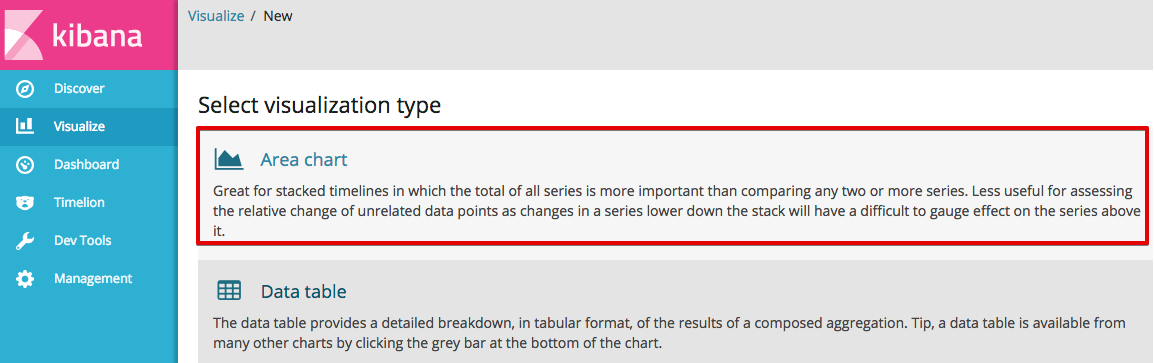

グラフの種類として[Area chart]を選択します。

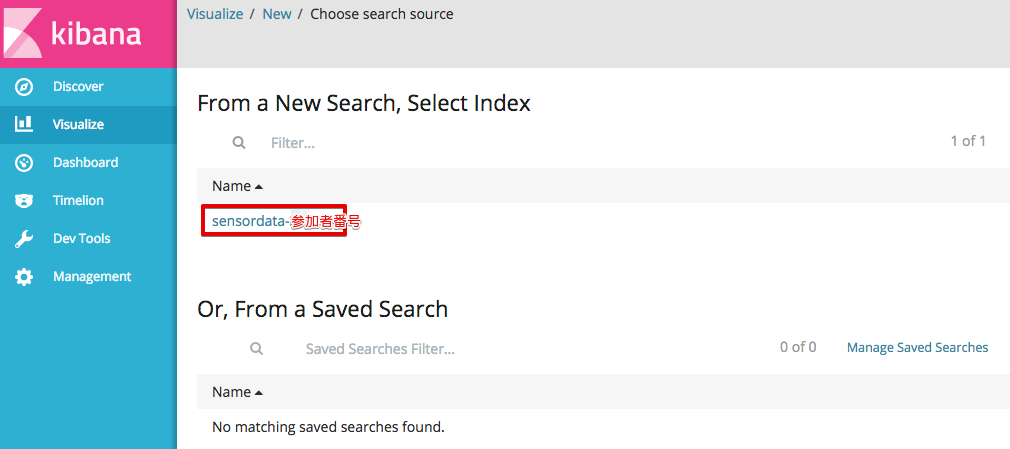

[sensordata-<参加者番号>] をクリックします。

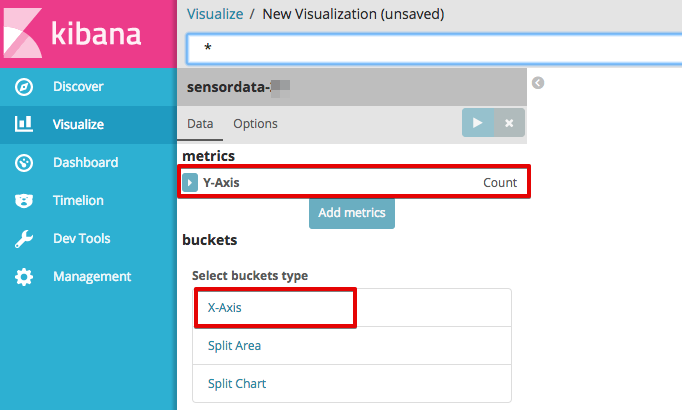

Y軸にサンプル数(Count)が設定されている事を確認し、X軸の設定を開始するために [X-Axis] をクリックします。

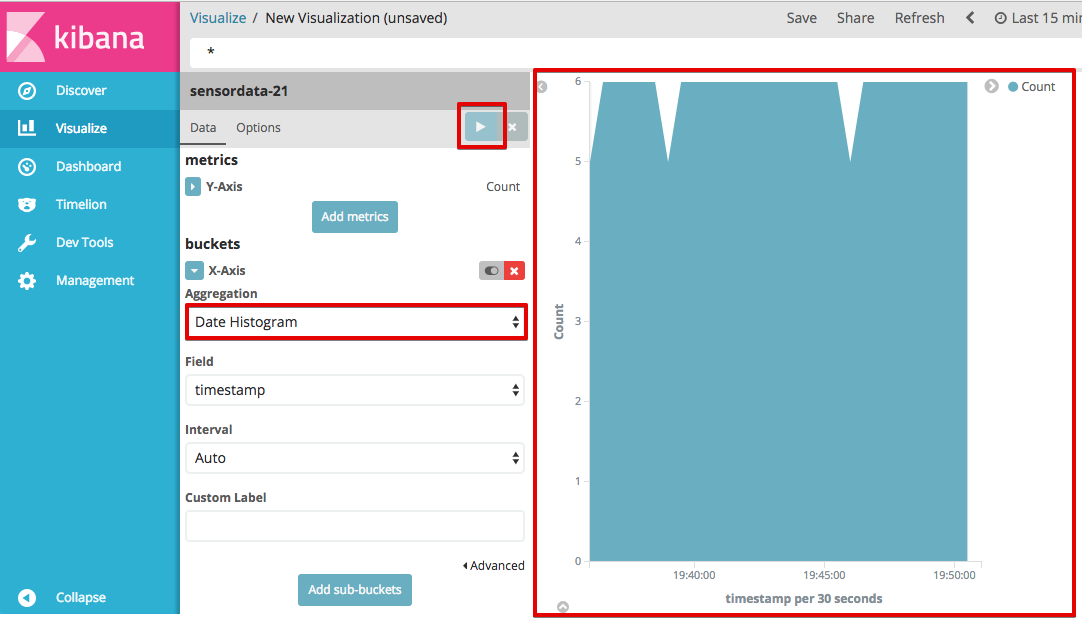

[Aggregation]に[Date Histogram]を選択し、画面上部の [▶] をクリックすると、右側にグラフが表示されることを確認します。

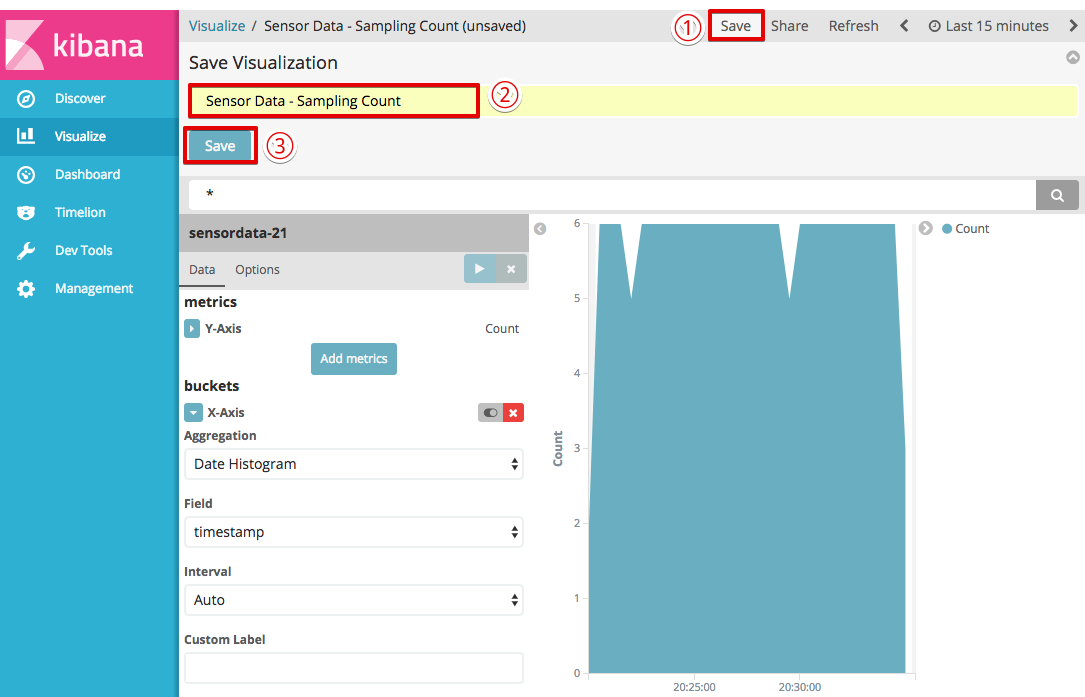

右上の ①[Save] ボタンをクリックし、タイトルに ②[Sensor Data - Sampling Count]と入力し、③[Save] をクリックします。

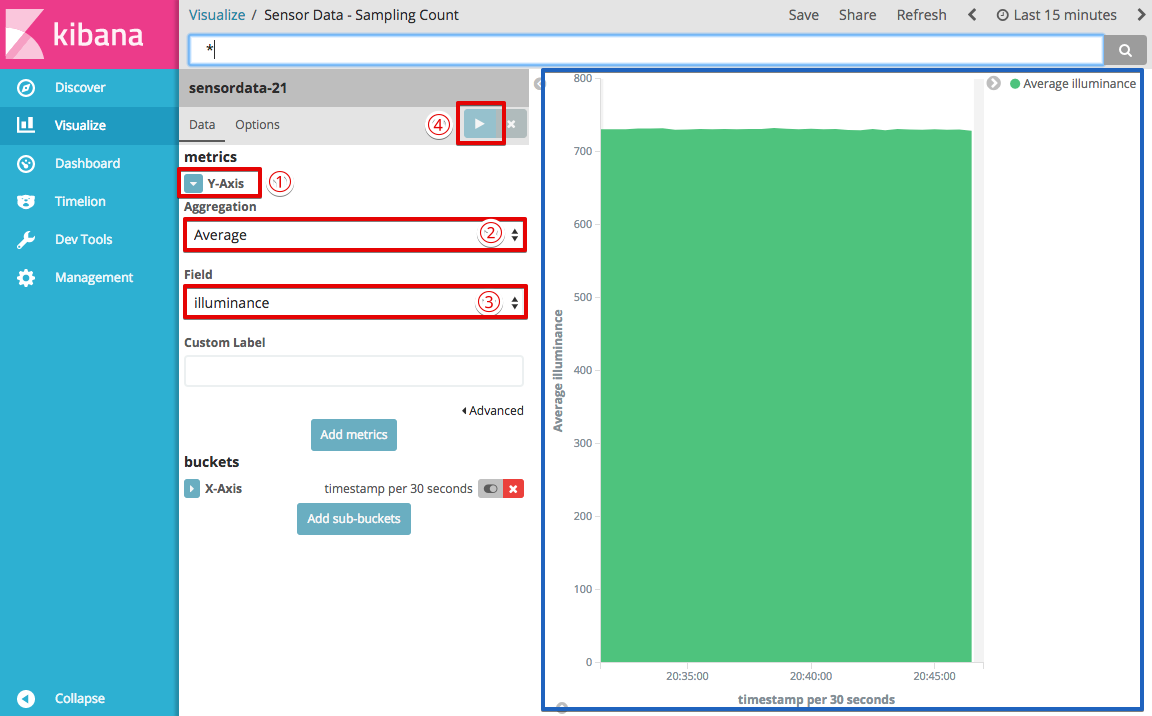

保存されたら、[▼ Y-Axis]①を押しY軸の設定を表示します。[Aggregation] を [Average]② に変更し、[Field] に [illuminance]③ を指定します。[▶]④(Apply)をクリックしてグラフに適切なデータが表示されることを確認します。

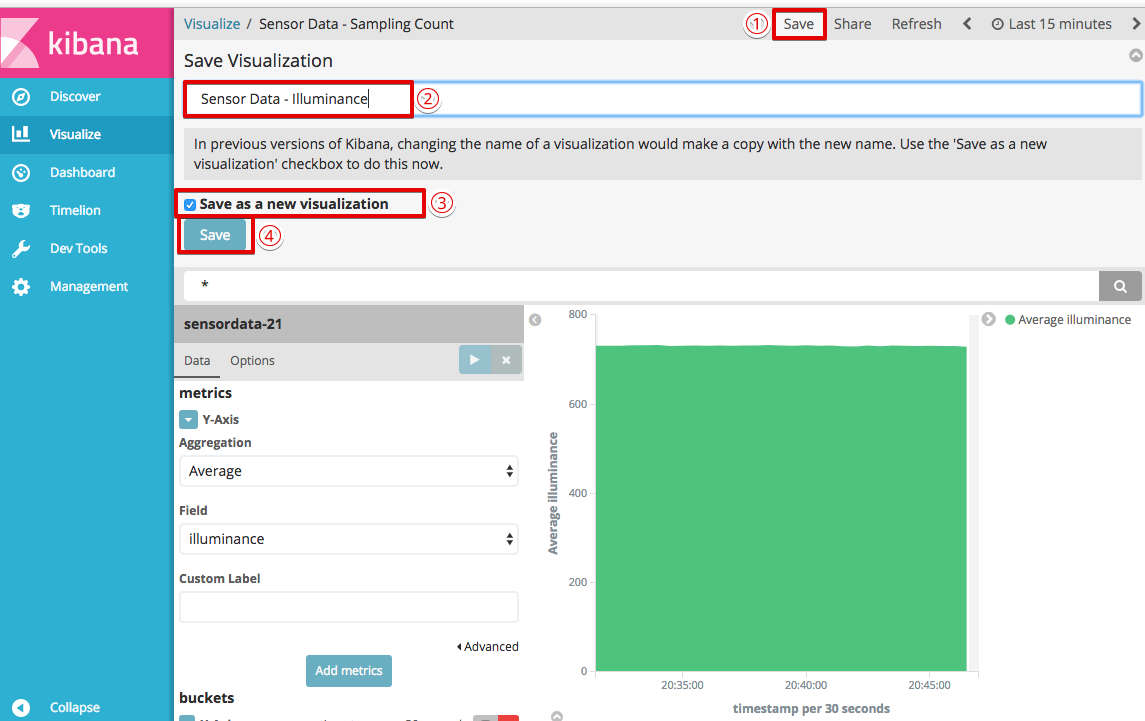

右上の ①[Save] ボタンをクリックし、タイトルを ②[Sensor Data - Illuminance] に変更し、③[Save as a new visualization] をチェックし、④[Save]をクリックします。

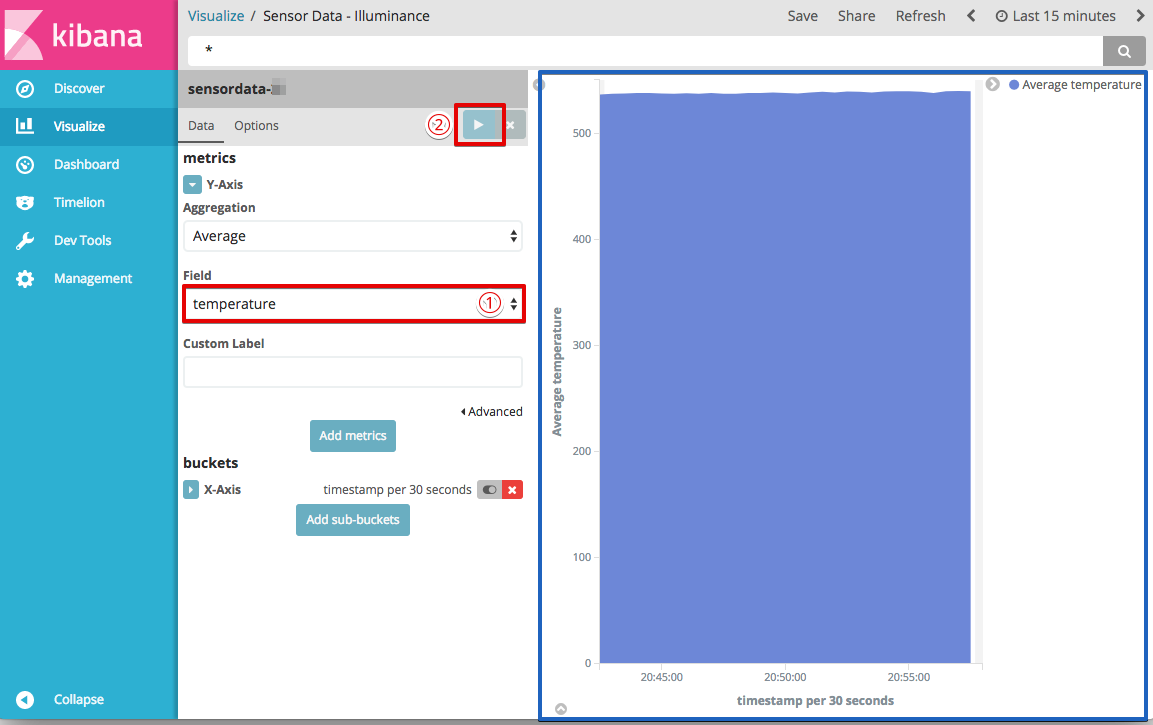

保存されたら、Y軸の設定の [Field] を [temperature]① に変更し、[▶]②(Apply)をクリックしてグラフに適切なデータが表示されることを確認します。

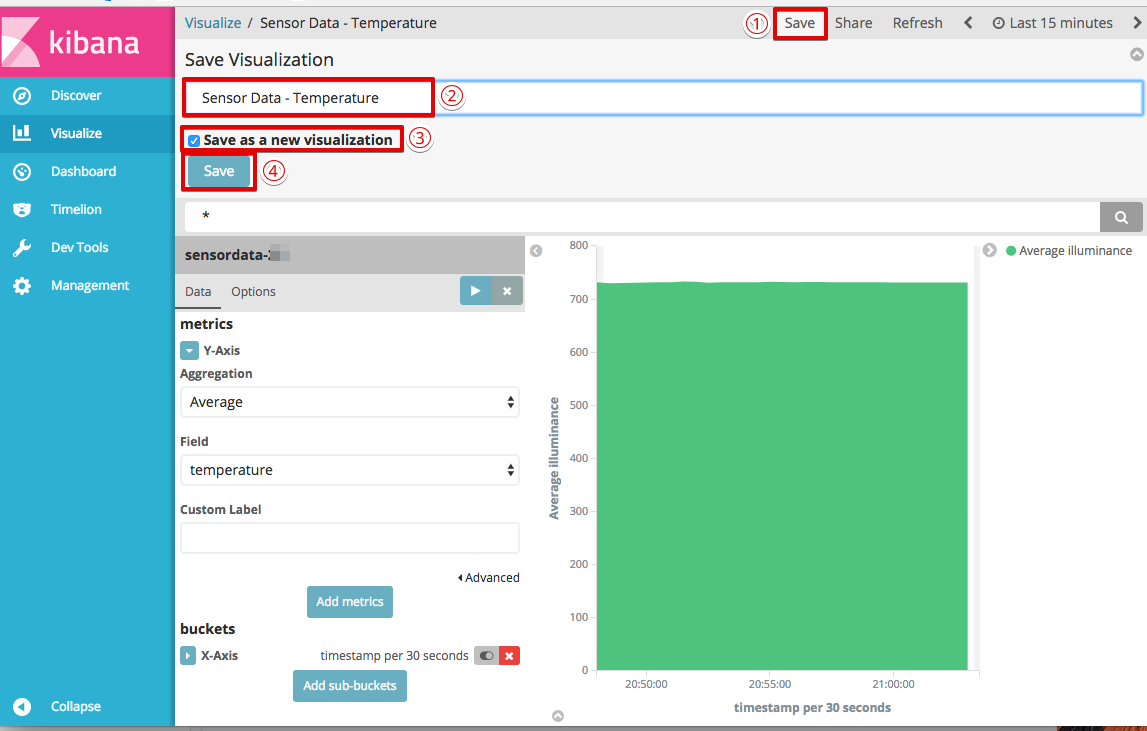

右上の ①[Save] ボタンをクリックし、タイトルを ②[Sensor Data - Temperature] に変更し、③[Save as a new visualization] をチェックし、④[Save]をクリックします。

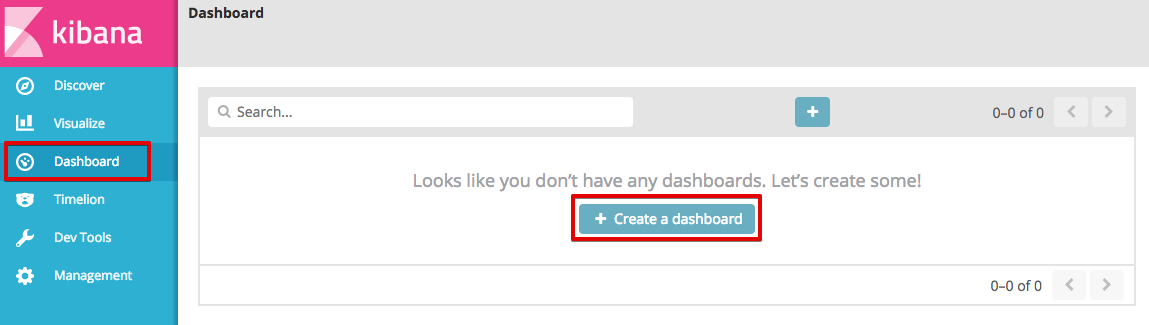

メニューにある[Dashboard]をクリックし、[Create a dashboard] をクリックします。

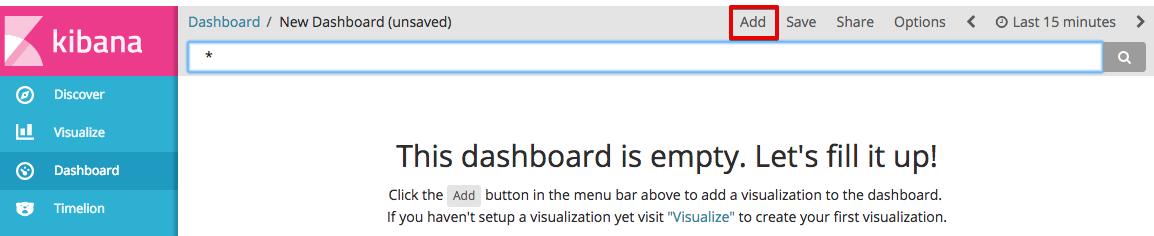

[Add] ボタンをクリックします。

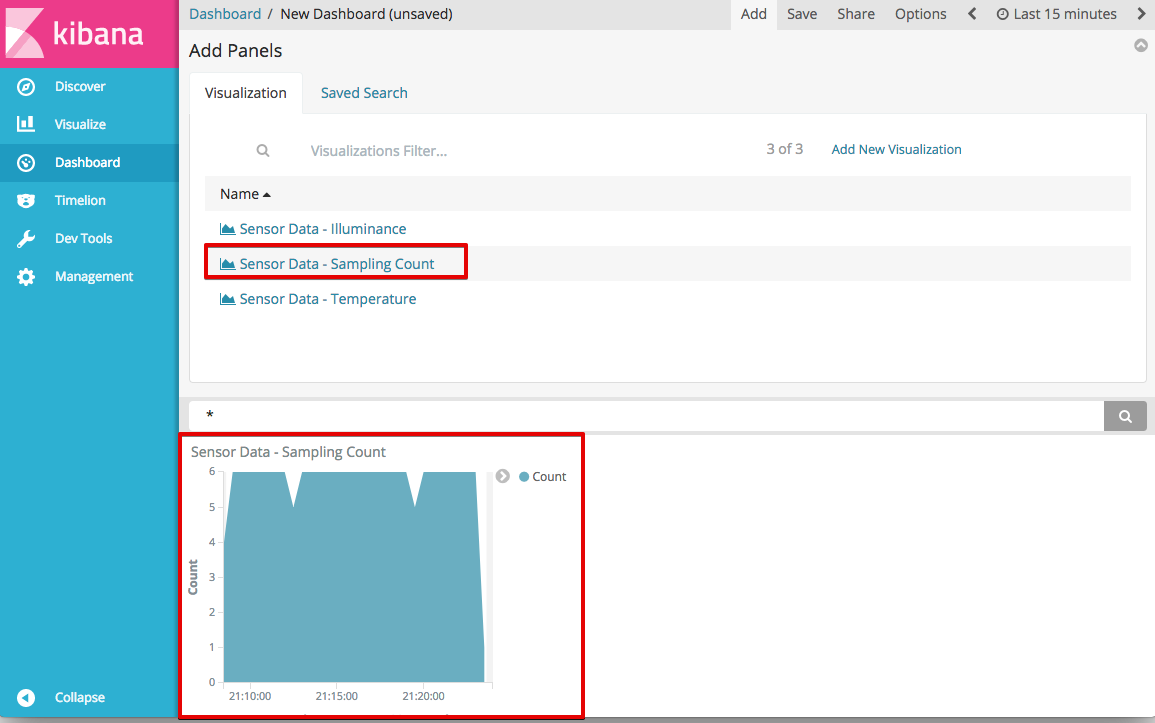

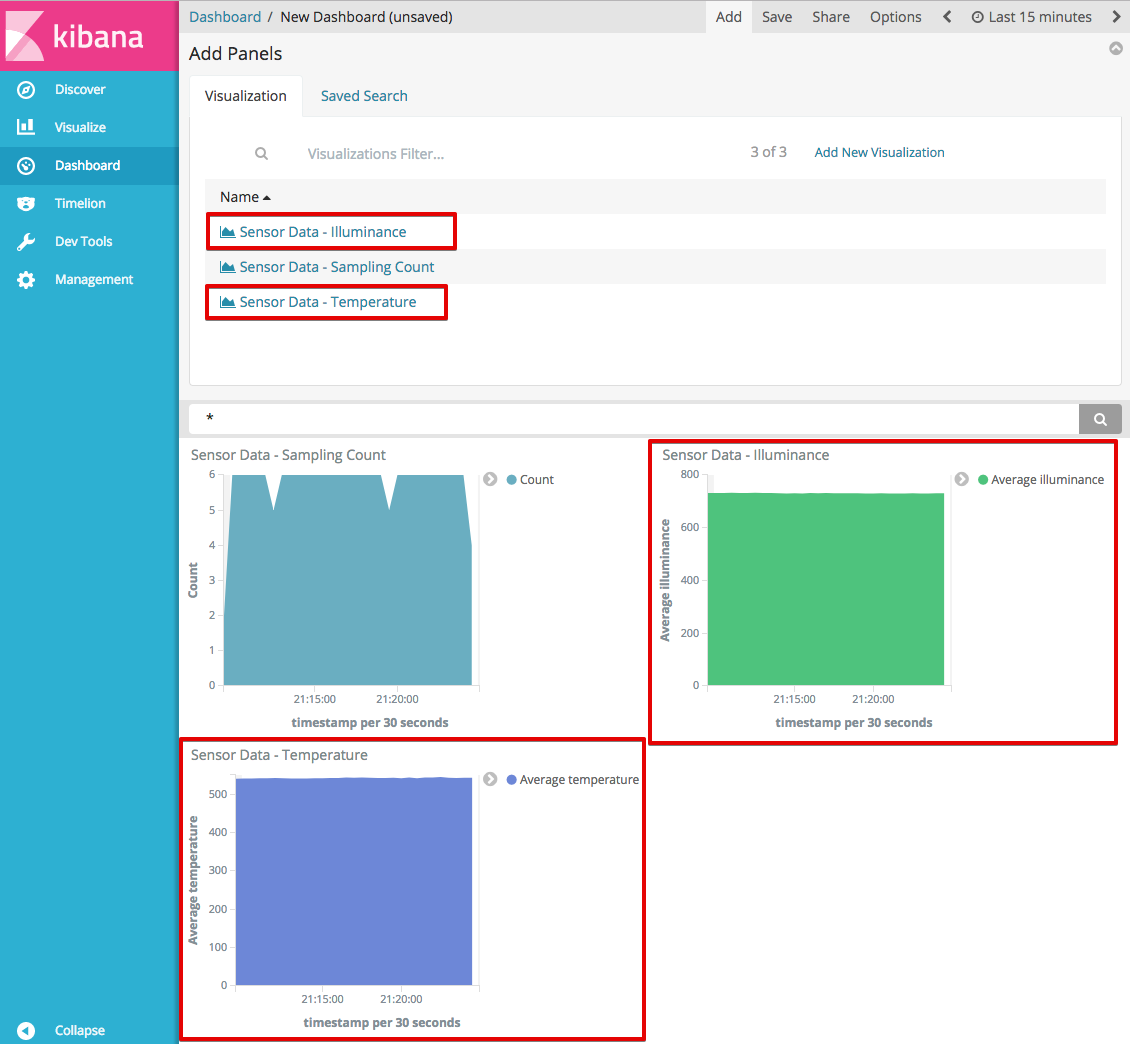

[Sensor Data - Sampling Count]をクリックし、下側にグラフが追加されたのを確認します。

同様に、[Sensor Data - Illuminance]、[Sensor Data - Temperature]をクリックし、下側にグラフが追加されたのを確認します。確認したら、[＜]ボタンを押して閉じます。

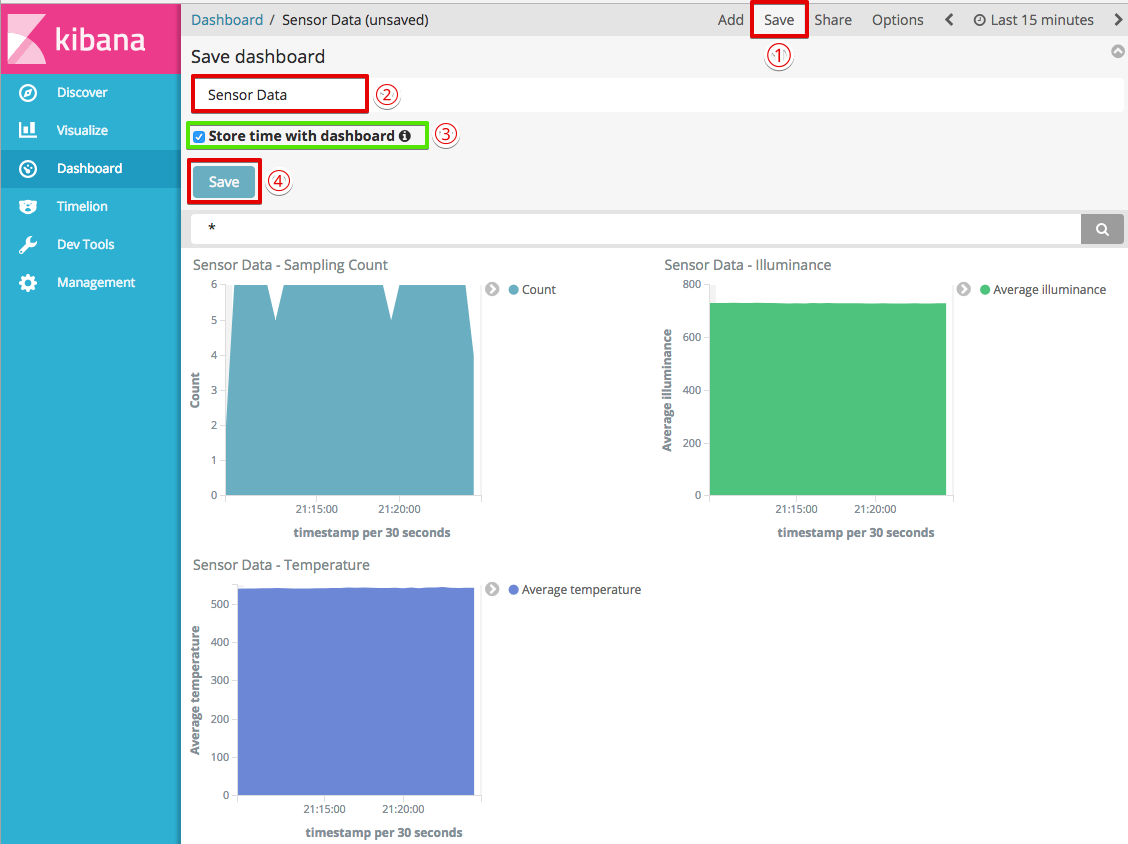

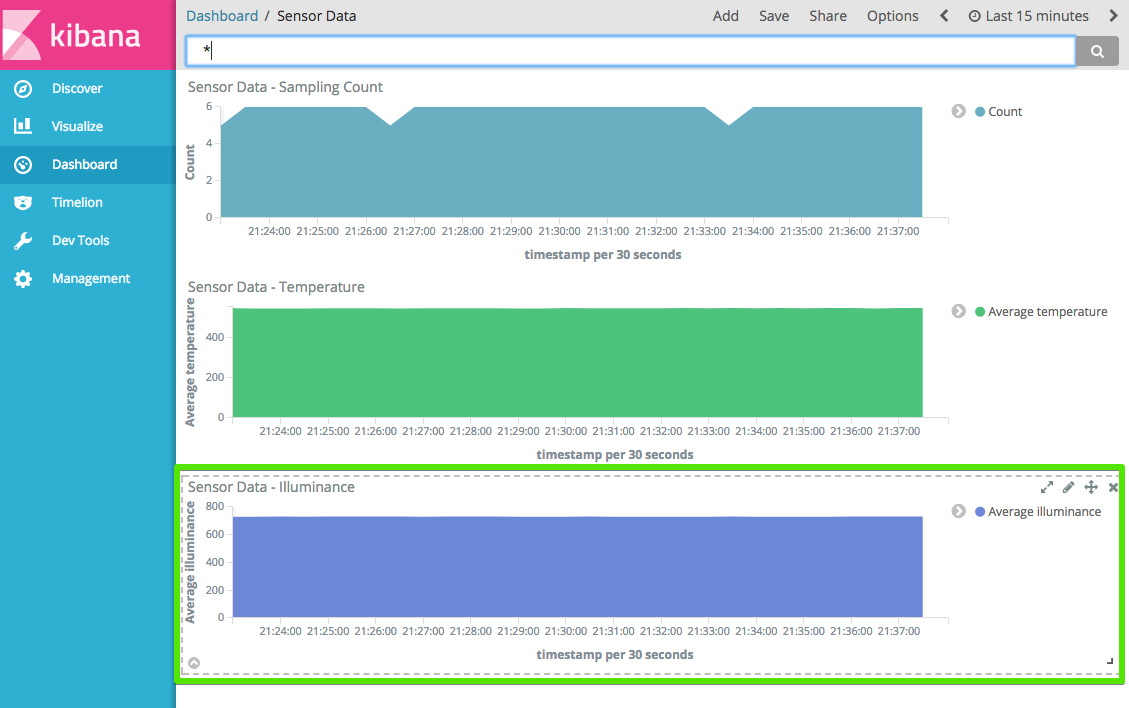

右上の ①[Save] ボタンをクリックし、タイトルを ②[Sensor Data] と入力し、③[Store time with dashboard] にチェックを入れ、④[Save]をクリックします。

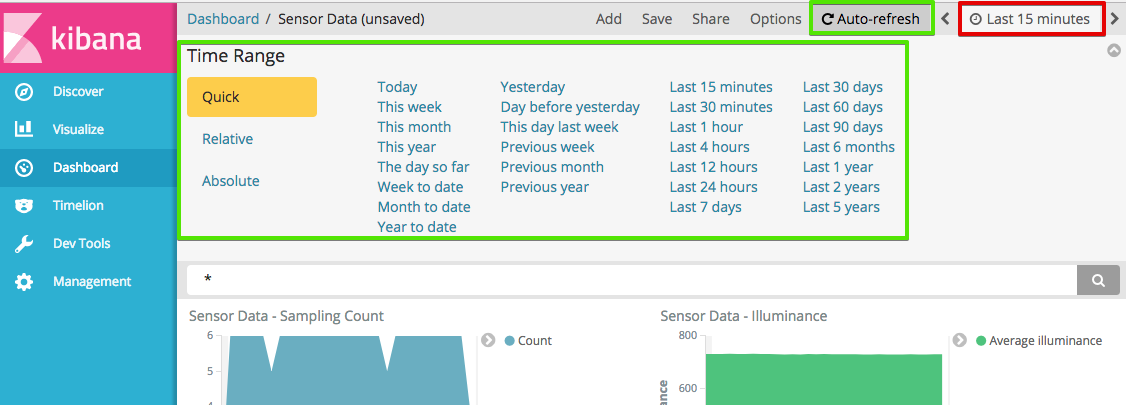

右上の[Last 15 minutes]をクリックすると、表示する期間や表示を自動更新する頻度を変更できます。

グラフをマウスで操作して、位置やサイズを変更することもできます。

7.5. Firehoseのストリームを作成¶

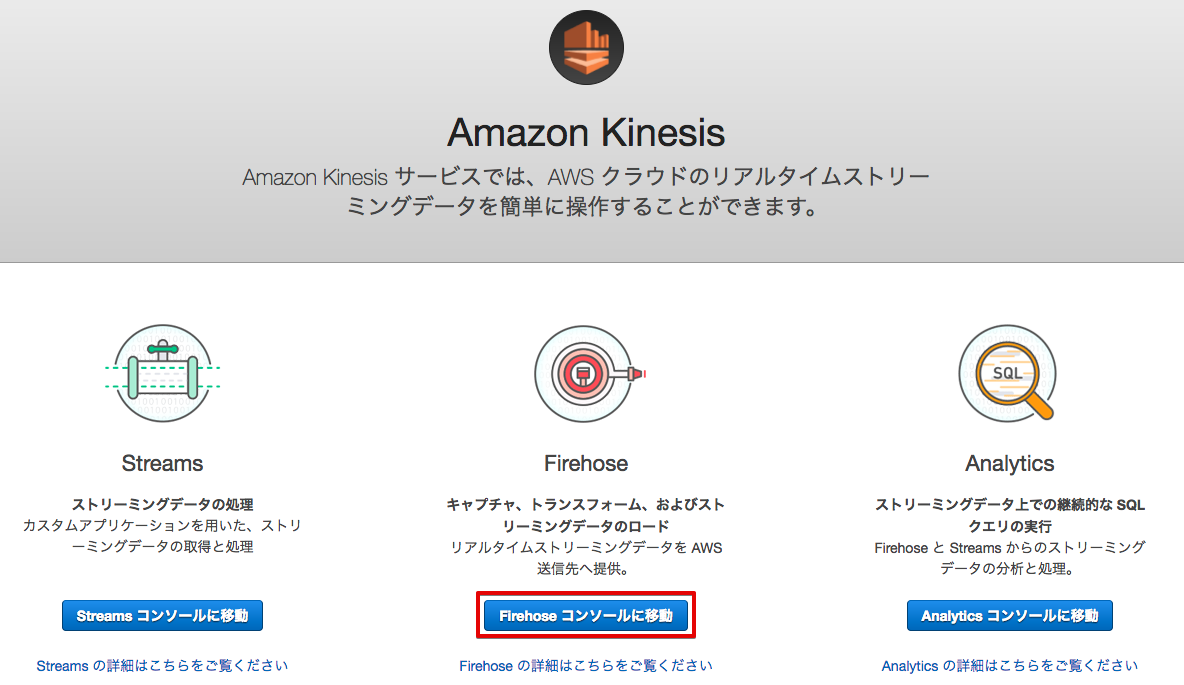

マネージメントコンソールのサービス一覧から[Kinesis]を開きます。[Firehoseに移動]をクリックします。

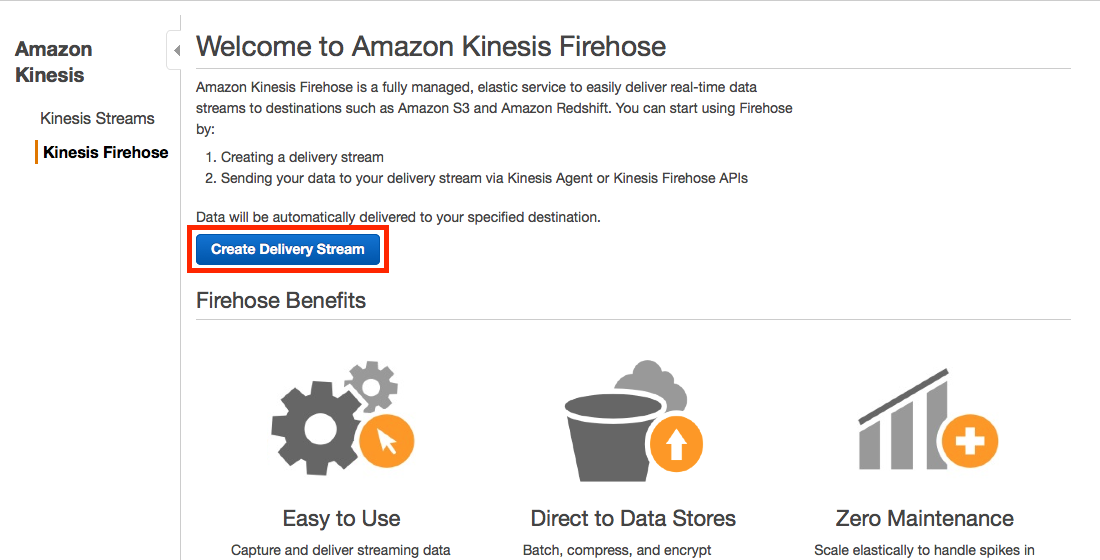

[Create Delivery System]をクリックして、Firehoseのストリームを作成します。

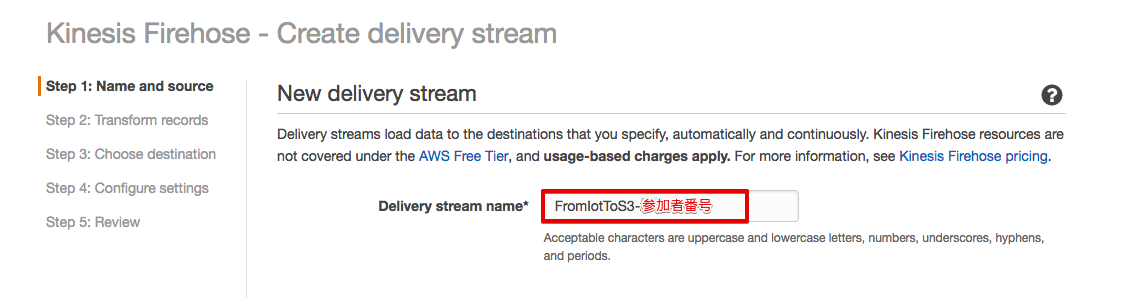

Step 1 で、Delivery stream nameとして、FromIotToS3-<参加者番号> を設定し、他の設定は、そのままにして [Next] をクリックします。

設定項目	値
Delivery stream name	FromIotToS3-<参加者番号>

Step 2 は、なにも設定せず [Next] をクリックします。

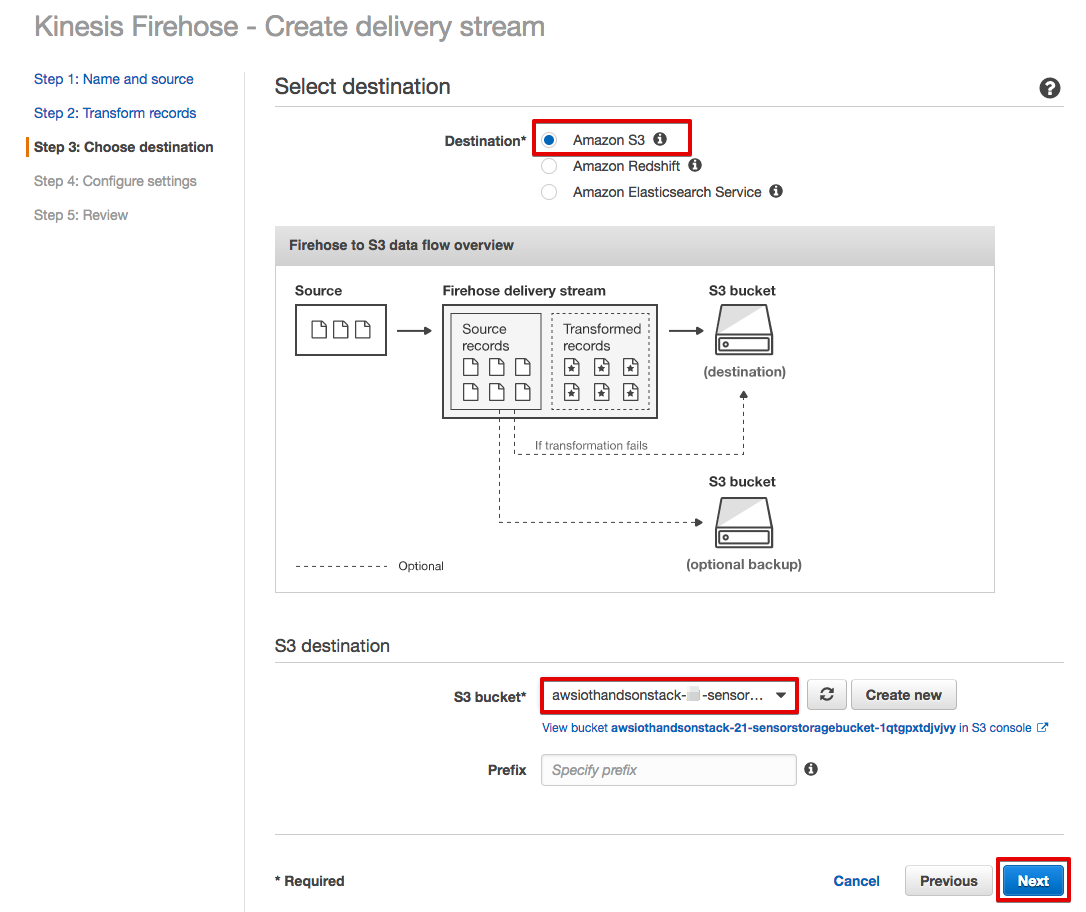

Step 3 で、Destination を Amazon S3 として、S3バケットを選択し、[Next] をクリックします。

設定項目	値
Destination	Amazon S3 (ディフォルトでS3になっています。)
S3 bucket	awsiothandsonstack-<参加者番号>-sensorstoragebucket-<英数字>

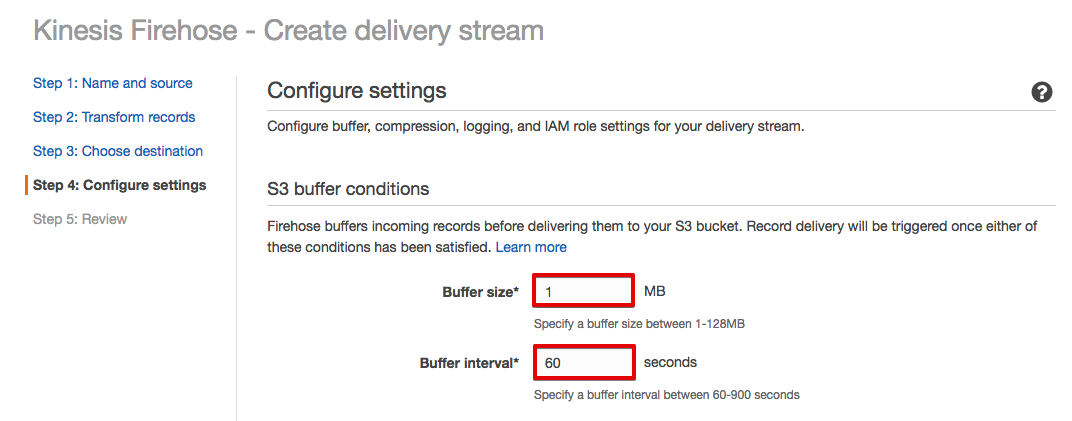

Step 4 で、S3のバッファーの設定を行います。

設定項目	値
Buffer size	1
Buffer Interval	60

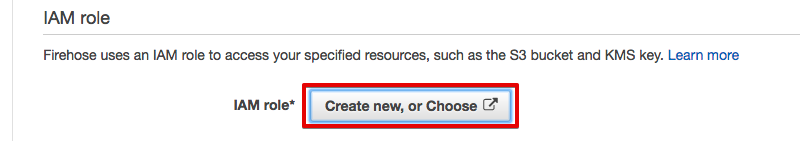

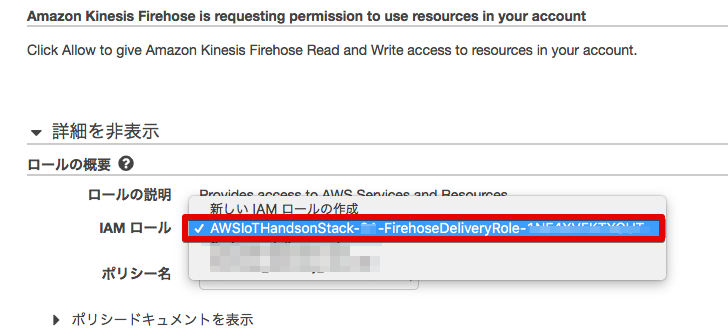

IAM role で、[Create new, or Choose] をクリックすると、IAMの画面が開きます。

AWSIoTHandsonStack-<参加者番号>-FirehoseDeliveryRole-<英数字> を選択し、[許可] をクリックします。

IAMの設定画面が閉じますので、[Next] をクリックします。

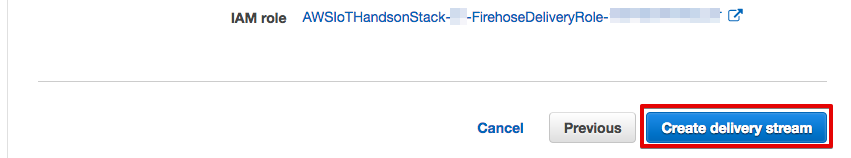

Step 5 で確認画面が表示されますので、[Create delivery stream] をクリックします。

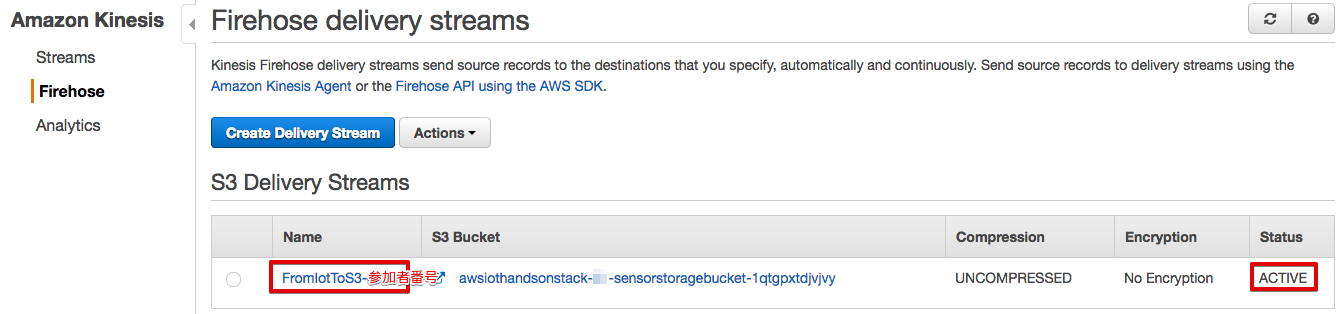

S3 Delivery Streams が作成されました。[FromIotToS3-<参加者番号>] の [Status] が [ACTIVE]になるのを待ちます。

_images/6-kinesis-firehose-confirm-2.png

7.6. Firehoseに送信するAWS IoT ルールを作成¶

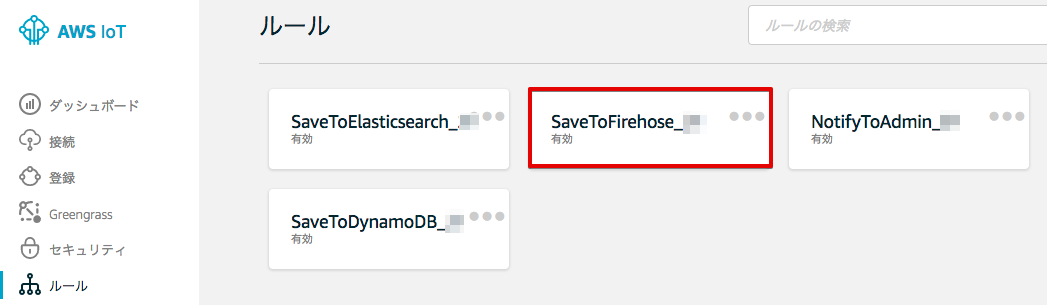

マネージメントコンソールのサービス一覧から [AWS IoT] を開き、左側のメニューから [ルール] を選択します。

その後、[作成] をクリックします。

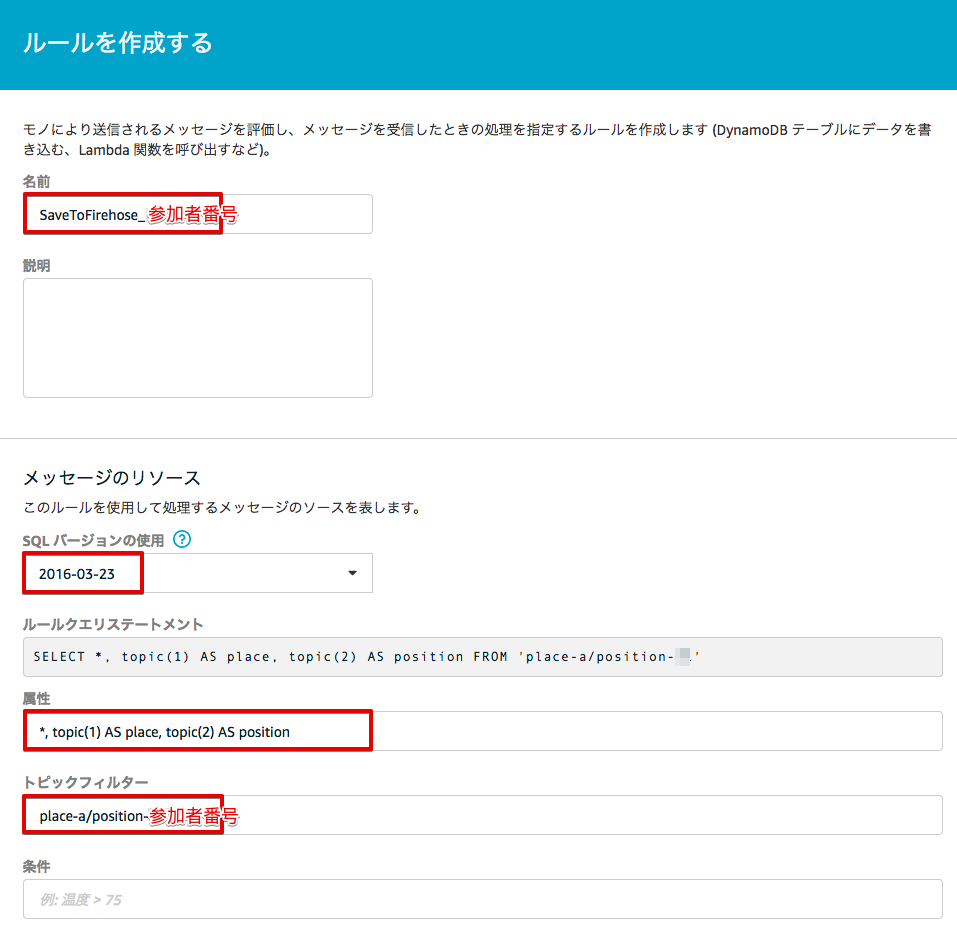

スクリーンショットの赤枠で囲んだ部分について、以下の項目を入力し、[アクションの追加] をクリックします。

設定項目	値
名前	SaveToFirehose_<参加者番号>
SQL バージョンの使用	2016-03-23
属性	*, topic(1) AS place, topic(2) AS position
トピックフィルター	place-a/position-<参加者番号>

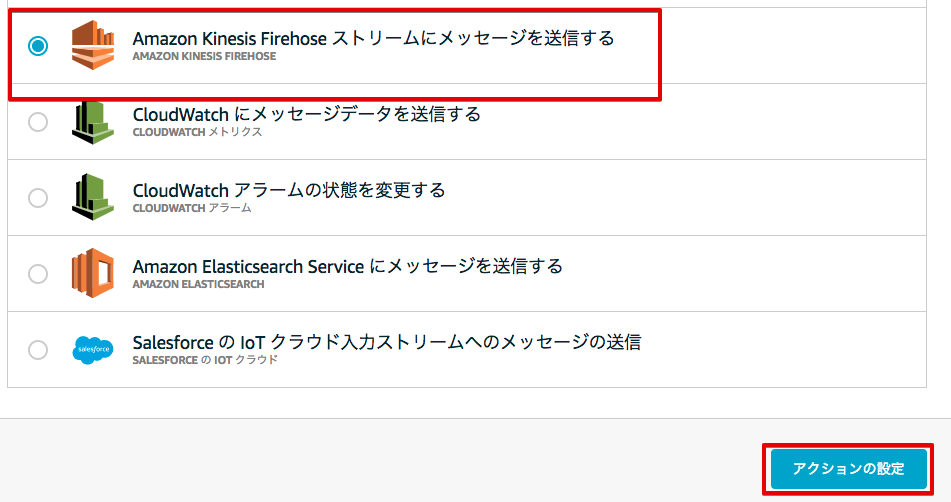

[アクションを追加して下さい] 画面で、[Amazon Kinesis Firehose ストリームにメッセージを送信する] を選択し、[アクションの設定] をクリックします。

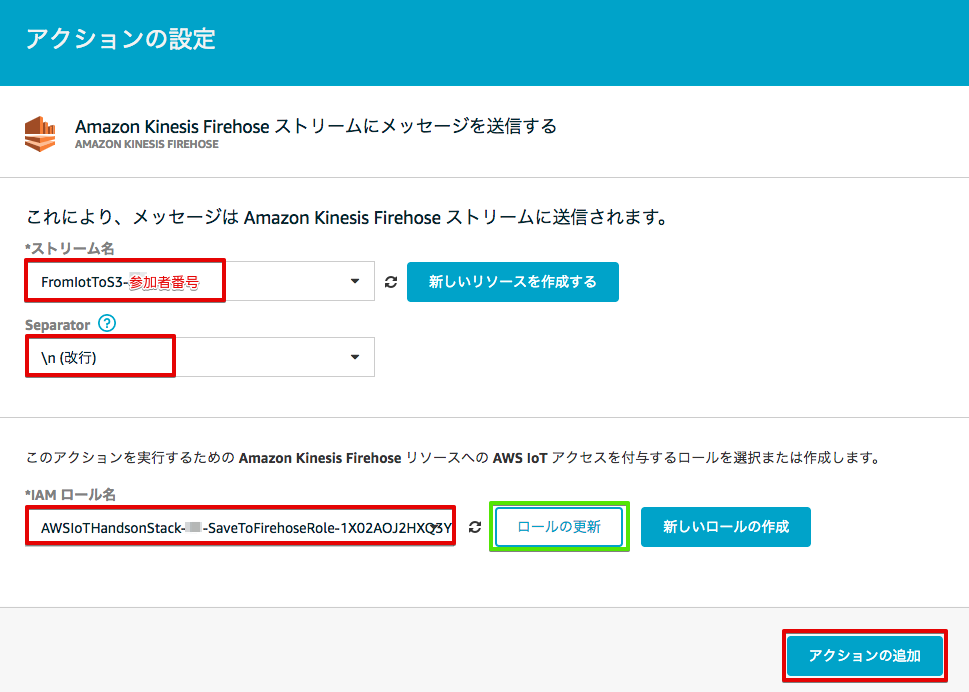

[アクションの設定] 画面にて、下記の項目を入力します。

設定項目	値
ストリーム名	FromIotToS3-<参加者番号>　(リストから選択)
Separator	\n (改行)
IAM ロール名	AWSIoTHandsonStack-<参加者番号>-SaveToFirehoseRole-<英数字> (リストから選択)

_images/6-configure-firehose-action-1.png

“IAM ロール名” から、AWSIoTHandsonStack-<参加者番号>-SaveToFirehoseRole-<英数字>] を選択し、[ロールの更新] ボタンを押します。ロールが正常に更新されると、下記のメッセージが表示されます。

その後、[アクションの追加] ボタンを押します。

最後に、確認画面が出ますので、[ルールを作成する] ボタンを押して、ルールを作成して下さい。

7.7. S3に保存されたデータを確認する¶

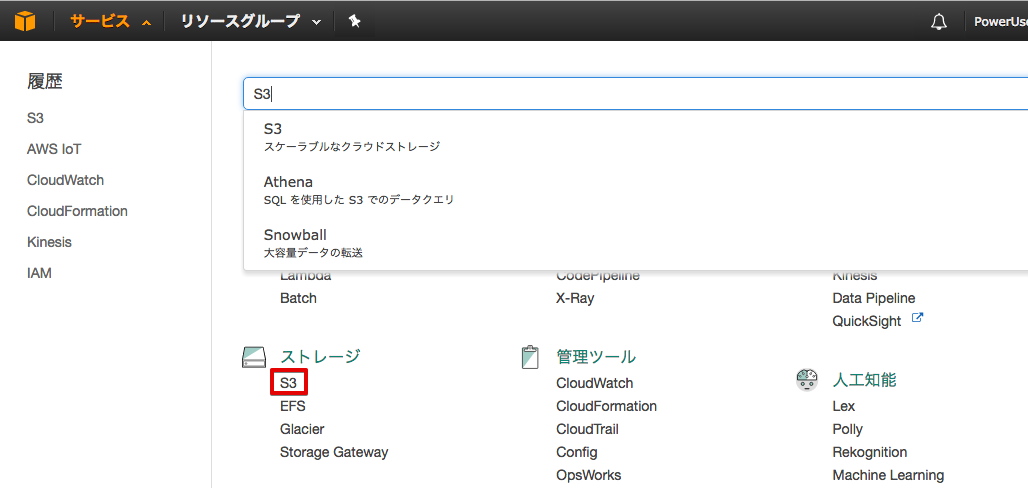

サービス一覧から[S3]をクリックして開きます。

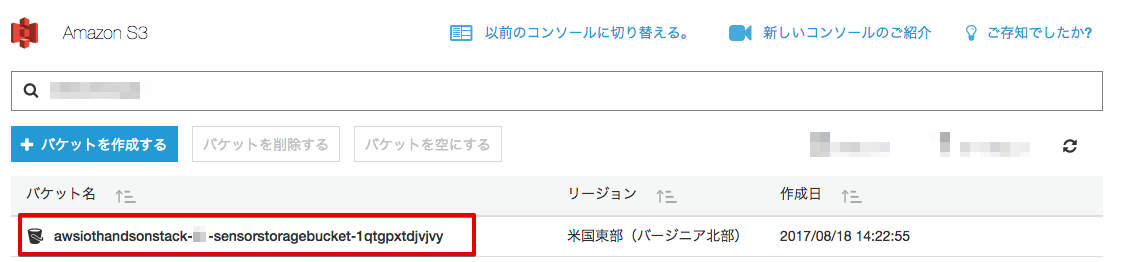

“awsiothandsonstack-<参加者番号>-sensorstoragebucket-<英数字>” のバケットをクリックします。

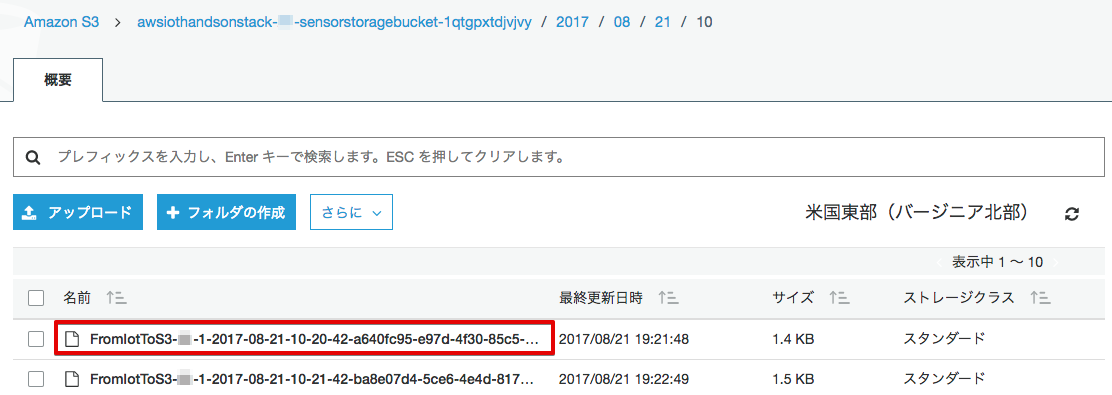

データが保存されたフォルダまで辿って下さい。

60秒周期でファイルが保存される設定になっているため、ファイルが現れるまで数分かかることがあります。画面を更新しながら、待って下さい。

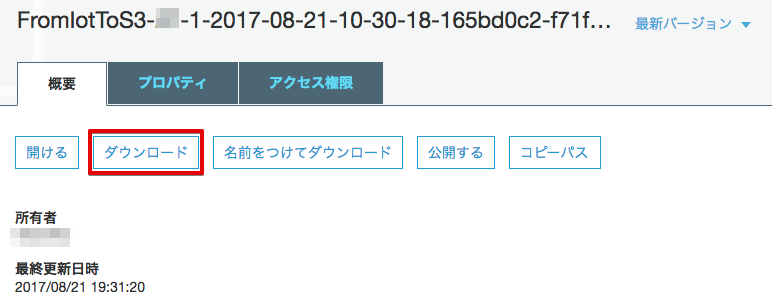

ファイルをクリックすると、ファイルの概要が表示されます。[ダウンロード] をクリックしてダウンロードして内容を確認して下さい。

下記の形式のセンサーデータが確認できます。

{"timestamp":"2017-08-21T10:30:18.595Z","illuminance":748,"temperature":519,"place":"place-a","position":"position-<参加者番号>"}
